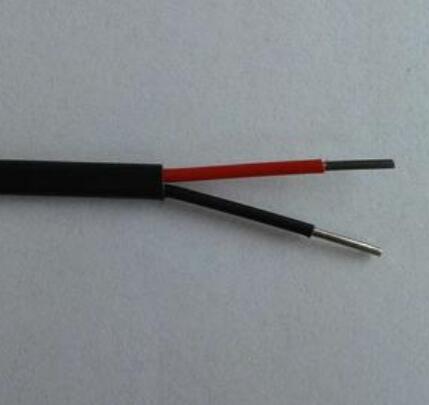

補償導線是熱電偶測溫系統中的關鍵組件，主要用來**延伸熱電偶的冷端（參考端）到溫度更穩定或更便于連接儀表的位置**。其核心目標是**在延伸段盡可能準確地復制熱電偶本身的特性**，從而保證測溫精度。

以下是補償導線的核心性能和特點：

1.  **核心性能：熱電特性匹配性**

    *   **核心功能：** 在補償導線使用溫度范圍內（通常指冷端所處的環境溫度范圍，一般為0-100℃或-20℃-200℃，具體看型號），其產生的熱電勢須***與所匹配的熱電偶型號在相同溫度差下產生的熱電勢**極其接近或相同**。

    *   **關鍵指標：** 熱電特性的匹配程度決定了補償?shù)木取８呔鹊难a(bǔ)償導線與對應熱電偶在規定溫度范圍內的熱電勢誤差非常小（通常有精度等級如Ⅰ級、Ⅱ級）。

2.  **主要特點：**

    *   **材料特定性：**

        *   補償導線**不是普通的銅導線**。

        *   其正負極導線使用與所匹配熱電偶正負極絲**化學成分不同但熱電特性在低溫區（冷端溫度范圍）高度相似的廉價金屬合金材料**制成。例如，K型熱電偶（鎳鉻-鎳硅）的補償導線通常用銅（正極）和銅鎳合金（康銅，負極）制成。

    *   **溫度范圍有限：**

        *   補償導線的熱電匹配特性**僅在相對較低的溫度（冷端環境溫度）下有效**。這個范圍通常在-20℃ 到 +100℃或+200℃之間（具體上限取決于導線型號和絕緣層）。

        *   **嚴禁將補償導線用于熱電偶測量端（熱端）高溫區域的延伸！** 否則會產生巨大誤差并可能損壞導線。

    *   **經濟性：**

        *   相比直接使用昂貴的熱電偶材料（如鉑銠）來延長引線，使用廉價的補償合金材料可以**顯著降低成本**。

    *   **降低回路電阻：**

        *   補償導線通常比熱電偶絲本身具有更低的電阻率（如銅），有助于**降低整個測溫回路的電阻**，對某些類型的測量?jī)x表（如動圈式儀表）有益，減少導線電阻帶來的誤差。

    *   **靈活性與便利性：**

        *   補償導線通常比熱電偶絲本身更**柔軟、易于敷設和接線**。

        *   提供多種**絕緣層和護套材料**（如PVC、PFA、FEP、玻璃纖維編織等），以適應不同的環境要求（耐溫等級、耐油、耐酸堿、阻燃、耐磨等）。

        *   可提供**屏蔽層**（銅網或鋁箔屏蔽），在電磁干擾嚴重的環境中**提高抗干擾能力**。

        *   有**單對、多對（多芯）** 等形式。

    *   **極性標識清晰：**

        *   補償導線的正負極通常通過**顏色編碼（國際標準IEC 60584-3）或表面文字標識**來嚴格區分（如K型：正極綠色，負極白色）。**接線時須***確保極性正確**，否則會產生很大的負誤差。

    *   **長度限制：**

        *   雖然比直接用熱電偶材料延長經濟，但過長的補償導線仍會增加回路電阻和引入干擾的可能性，因此通常建議在滿足冷端延伸需要的前提下，盡量使用合理長度，并遵循儀表制造商的建議。

**總結關鍵點：**

| 特性         | 說明                                                                 |

| :----------- | :------------------------------------------------------------------- |

| **核心性能** | **在冷端溫度范圍內，熱電勢與匹配熱電偶高度一致**                     |

| **材料**     | **特定廉價合金，非普通銅線，匹配熱電偶分度號**                       |

| **溫度范圍** | **僅適用于低溫（冷端環境），嚴禁用于熱端高溫區！**                   |

| **經濟性**   | **相比延長熱電偶絲，成本顯著降低**                                   |

| **靈活性**   | **易敷設，多種絕緣/護套可選，可選屏蔽，單/多對可選**                 |

| **極性**     | **正負極標識清晰（顏色/文字），接線須***正確**                        |

| **長度**     | **需合理，避免過長增加電阻和干擾**                                   |

| **作用**     | **準確延伸冷端位置，保證整體測溫精度，降低成本，提高安裝便利性**     |

**選型和使用注意事項：**

1.  **嚴格匹配熱電偶分度號：** 須***選用與熱電偶型號（如K, S, E, J, T, N等）完全對應的補償導線型號（如KC, SC, EX, JX, TX, NX等）。

2.  **確認溫度范圍：** 所選補償導線的絕緣層/護套材料須***能承受實際冷端環境的溫度。

3.  **確認環境要求：** 根據現場環境（濕度、油污、化學品、磨損、電磁干擾）選擇合適的護套材料和是否帶屏蔽。

4.  **精度等級：** 根據測溫精度要求選擇Ⅰ級（更高精度）或Ⅱ級補償導線。

5.  **正確接線：** 務必確保補償導線正極接熱電偶正極，負極接負極，另一端正極接儀表正輸入端，負極接負輸入端。仔細核對顏色或標識。

6.  **避免中間接頭：** 盡量減少補償導線中的接頭，接頭處易引入誤差和故障點。須***接頭時，應確保連接牢固、可靠且接觸點溫度盡量一致。
